一、 產品簡介：本產品用作礦山提升容器（箕斗、罐籠等）的滾輪，為減緩容器與井筒罐道之間的沖擊，使提升容器沿罐道平穩運行的輔助裝置。該產品完全符合中華人民共和國行業標準中MT 236-2011《組合罐道 滾輪罐耳》標準。
二．產品結構及工作原理
1．產品外形結構

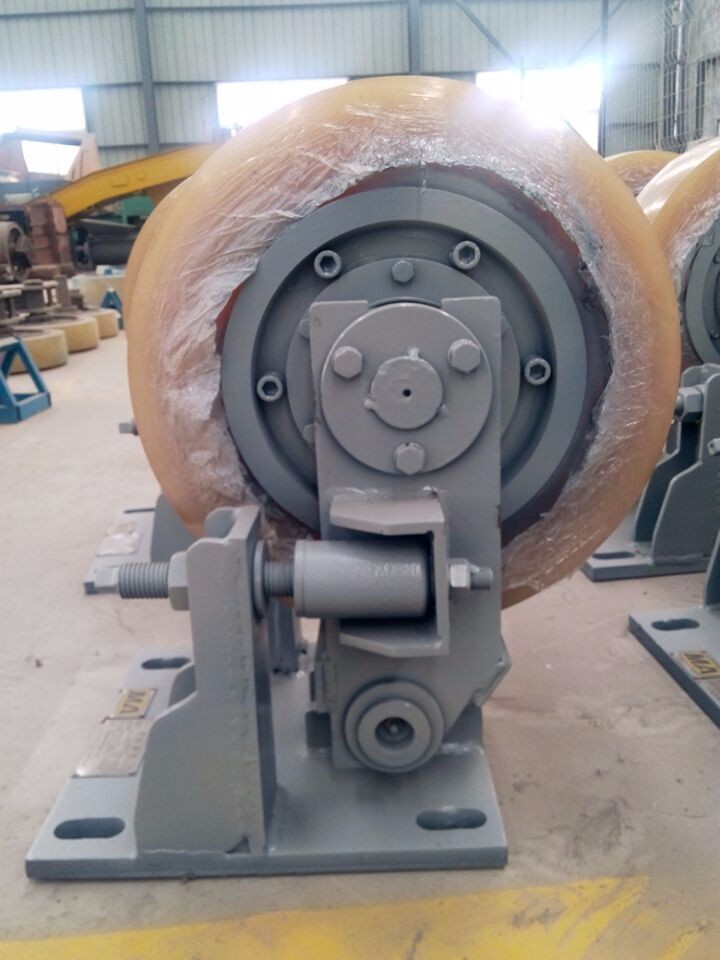

如圖1，主要包括聚氨脂輪1、六角螺絲2、六角螺絲3、圓螺母4、銷軸5、擺軸6、緩沖裝置7、關節軸承8、擺軸下軸銷9、緩沖器下軸銷10、底座11和軸用。緩沖器內為碟形彈簧，輪頭主要包括高耐磨性的聚氨脂輪、軸承和高耐磨性的骨架油封。其結構及對外購件的嚴格控制，能夠合理、科學的滿足提升容器沿罐道平穩運行的要求。
2．工作原理與設計理論：
當滾輪罐耳沿罐道運行時，因罐道的設計安裝，會產生接點、彎曲高點，輪頭會受到水平推力作用，由于支臂架、底座和緩沖器之間的鉸接作用，使緩沖器受壓縮產生反彈力。緩沖器的反彈力一是保證提升容器順利通過高點；二是保證提升容器不得與罐道發生碰撞；三是要保證提升容器在上升和下降過程
中擺動幅度不得太大。所以緩沖器的緩沖性能是嚴格按提升容器的重量、運行速度進行設計的，但其輪頭最大水平推力一定要小于或等于行業標準的要求。根據以上理論設計制造出的滾輪罐耳能夠有效滿足用戶要求。

滾輪罐耳的分類
產品型號、規格和技術參數：
1．型號規格規定
L（——主參數代號）□（——第一特征代號）□（——產品類型代號）
2.型號編制示例：
如寬滾輪、直徑35cm的滾輪罐耳的型號標記為：
L （——滾輪罐耳 ）S （——寬滾輪罐耳（普通滾輪罐耳不標注） ）35 （—— 滾輪直徑35cm）
3．滾輪罐耳主要技術參數
基本參數

參見

在提升容器上時，應根據罐道安裝精度（豎直度）和本系列產品的緩沖行程合理確定聚氨脂輪與罐道的貼緊程度，貼緊程度的過大與過小會造成提升容器的大幅度擺動，引起提升容器的鐵罐耳與罐道的碰撞。若罐道安裝精度符合國家標準，聚氨脂輪與罐道的最低點貼緊即可。
2．當聚氨脂輪磨損，直徑減小時，滾輪罐耳裝置外形示意圖，用扳手鎖住螺母，松動螺母，旋緊螺母使聚氨脂輪前傾至所需位置，然后旋緊并鎖緊螺母。根據罐道安裝精度（豎直度）和本產品緩沖行程合理確定聚氨脂輪與罐道的貼緊程度（按第1項）。

滾輪罐耳的性能特點
主要特點是可靠性高、壽命長、運行平穩、調整方便、維修量少。其卓越的緩沖性能，能夠合理、科學的滿足每一個用戶要求。
